工字電感看什么參數選型？

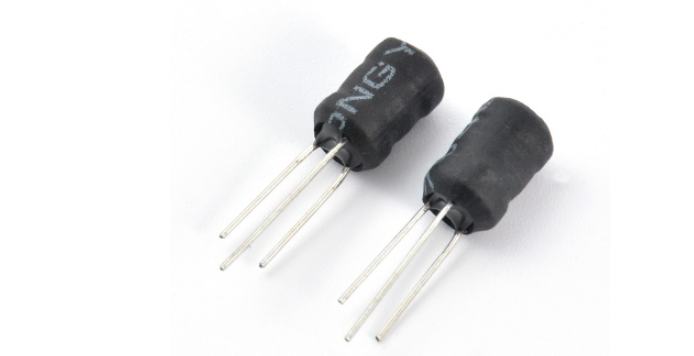

工字電感屬于插件電感的一種，插件安裝，由于方便自動化生產，其市場占有率較高，屬于比較常規的電感器，那么具體在選型的時候，我們需要注意工字電感的什么參數呢？

一、看尺寸

看工字電感的外徑，高度，腳距，針腳長度等尺寸，其中，工字電感的外徑和高度、腳距由工字磁芯決定。所選擇的尺寸要能符合PCB預留的空間。

二、看特性

1、看感量，工字電感的第一特性就是電感量，電感量大小要符合要求，公差越小越好，換句話也就是感量大小在指定的頻率電平下，越接近中心值越好。

2、看電阻，電阻全稱直流電阻，電阻的帶下由漆包線的大小和長度決定，線徑越大，長度越短，電阻越低，電阻越低，對電路的損耗越少，發熱就會少，在工字電感上體現的就是，工字磁芯中柱越大，電阻越高，不考慮疊加電流的條件下，盡可能選擇中柱小，線徑大的電感，當然中柱太小也不行，中柱太小，繞線過程中工字磁芯容易斷。

3、看疊加電流大小，一般將工字電感疊加電流后，感量下降20%的對應電流大小稱之為飽和電流，飽和電流越大，工字電感耐電流強度越高，在工作的時候越穩定，長時間工作，發熱量相對較少，安全系數高。

4、看Q值大小，Q值也叫品質因數，Q值越高，代表損耗越少，效率越高，一般走飛線的Q值高于銅腳Q值，銅腳Q值高于鐵腳Q值，含鎳量高的材料高于常規材料Q值。

5、看居里溫度，我們知道工字電感的感量會隨著溫度的上升而上升，但是上升并不是直線上升，當溫度升到某個臨界溫度點時，感量會急劇下降。這個臨界溫度點，工字電感廠家稱之為居里溫度，由此我們可以分析一下，當工字電感在高溫環境中工作，且工字電感長時間工作，本體也會發熱，當溫度超過其本身的居里溫度，感量會急劇下降，那么工字電感就不能發揮其相應的作用了，所以工字電感的居里溫度越高越好，常規材料的工字電感居里溫度一般都有130℃，材料好的可以達到220℃。

6、看工字電感的三大特性曲線圖，電感頻率曲線圖，Q值頻率曲線圖，感量電流曲線圖。不同的工字電感對應各自的曲線圖，通過對比對應的坐標點，縱坐標值越高，品質越好。
